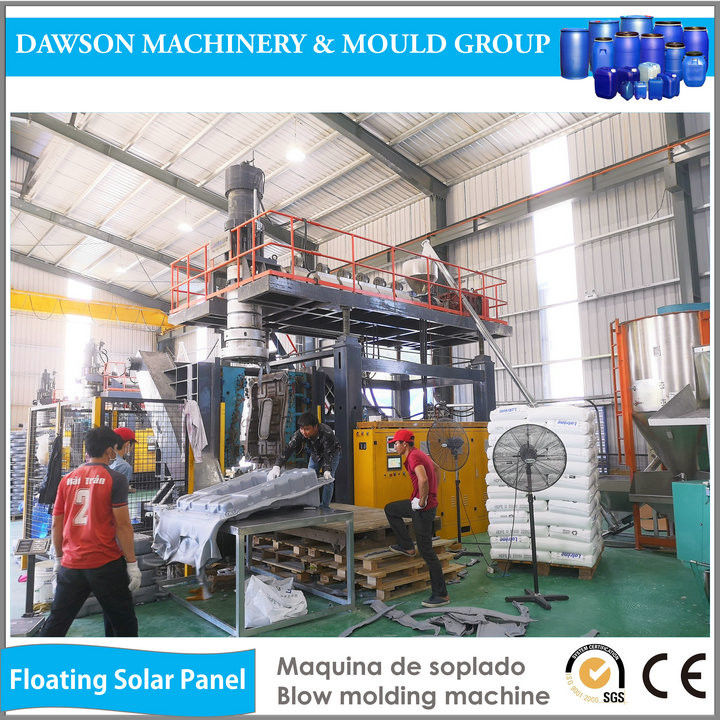

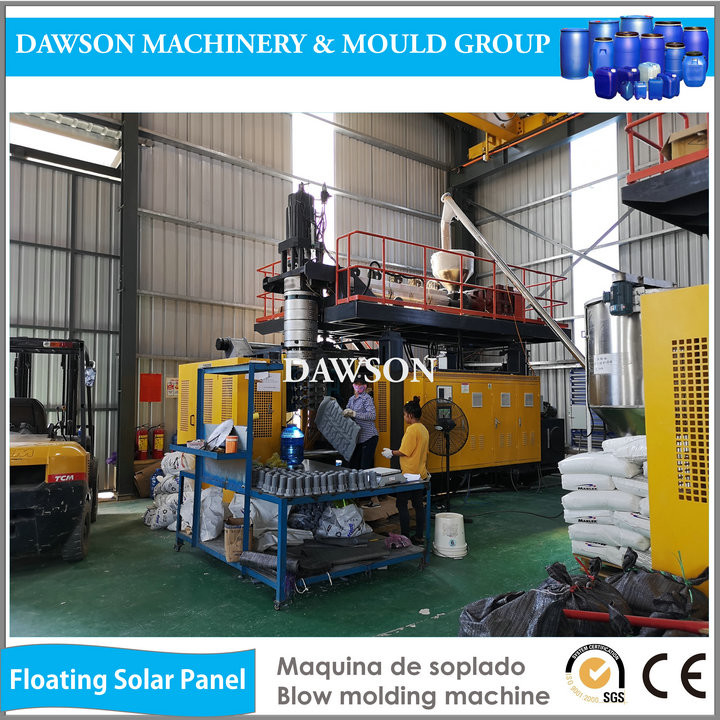

Extrusionsblasformmaschine ABLD100
| Extruder | |||
| 1 | Schneckendurchmesser | 100 mm | |
| 2 | L/D-Verhältnis | 24:1 | |
| 3 | Schneckengeschwindigkeit | 15~50 U/min | |
| 4 | Antriebsmotor | 45 kW | |
| 5 | Heizzone mit Kühlgebläse | 6 Zonen | |
| 6 | Ausgabe/Kapazität | 170 kg/h (HDPE-Partikel) | |
| 8 | Heizleistung | 25,1 kW | |
| 9 | Vertikale Einstellung des Kopfes | 500 mm | |
| 10 | Vorwärts-/Rückwärtseinstellung des Kopfes | 500 mm | |
| 11 | Nut-Zuführungszylinder | Haben IKV | |
| 12 | Getriebe | Hartgetriebe-Untersetzungsgetriebe | |
| 13 | Leiter und Sicherheitsgeländer | Haben | |
| Akkumulatorkopf | |||
| 1 | Akkumulatorkapazität | 20L (15kgHDPE) | |
| 2 | Design | First in und First out | |
| 3 | Heizzone | 6 Zonen | |
| 4 | Heizleistung | 25,1 kW | |
| 5 | Max. Düsen- und Stiftdurchmesser | 450 mm | |
| 6 | Düsenkopfachse mit Vorblasen | Ø120 mm | |
| 7 | Akkumulator-Ausstoßhubmessung | Wandler Italien Gefran | |
| 8 | Einspritzdruck | 12 MPa | |
| 9 | Extruder-Stopp | Haben | |
| SPANNVORRICHTUNG | |||
| 1 | Zugstange | Zwei Zugstangen | |
| 2 | Plattengröße | 900(B)X1400(H) | |
| 3 | Formlänge | 900-960 mm | |
| 4 | Schließkraft | 780 kN | |
| 5 | Schließ-/Öffnungshub | 880-1700 mm | |
| 6 | Formgewicht | Max. 5000 kg | |
| 7 | Spannhubmessung | Wandler Italien Gefran | |
| 8 | Hydraulikventil | Taiwan Hitech | |
| 9 | Anzahl der Hydraulikzylinder | 1 | |
| 10 | Hochdruck | 14 MPa | |
| 11 | Stützteile für Plattenbewegung | Linearführung | |
| HYDRAULIKSYSTEM | |||
| 1 | Hauptmotor/Hilfsmotor | AC15 kW/15 kW | |
| 2 | Hydraulikventil | Taiwan Hitech | |
| 3 | Hydraulikpumpe | Taiwan Hitech | |
| 4 | Öltankkapazität | 850 l | |
| 5 | Betriebsdruck | 12 MPa | |
| 6 | Kühlwasser für Öl | fest | |
| 7 | Ölstandskontrolle | Messstab beobachten | |
| PNEUMATISCHES SYSTEM | |||
| 1 | Betriebsdruck | 0,8 MPa | |
| 2 | Blasdruck | 0,8 MPa | |
| 3 | Nadelblasschaltung | Hoch- und Niederdruck | |
| 4 | Intermittierendes Blasen | Haben | |
| 5 | Kontrollierte Stützluft für Vorformling | Haben | |
| 6 | Luftventile | AIRTAC | |
| 7 | Schnelle Entlüftung für Stützluft | Haben | |
| VORFORMLINGSSTEUERUNG | |||
| 1 | Programmierer | JAPAN MOOG | |
| 2 | Servoventil | MOOG |
|
| 3 | Servozylinder | Integration des Düsenkopfes | |
| 4 | Hydraulikaggregat | TAIWAN YOSHE Verstellbare Verdränger-Kolbenpumpen | |
| ELEKTRIZITÄT | |||
| 1 | Schütz | Schneider | |
| 2 | Gesamtanschlussleistung (ca.) | 114 kW/h | |
| 3 | Durchschnittlicher Energieverbrauch (ca.) | 42 kW/h | |
| WASSERKÜHLUNG | |||
| 1 | Maschinenwasserverbrauch |
6000 l/h | |
| 2 | Formwasserverbrauch |
6000 l/h | |
| LUFTVERBRAUCH | |||
| 1 | Druckluftverbrauch | 1,2 kgf/cm2, 3000 l/min | |
| WEITERE MERKMALE | |||
| 1 | SPS-Steuerung | MITSUBISHI | |
| 2 | Mensch-Maschine-Schnittstelle | Hitech | |
| 3 | Rezeptspeicherung auf Festplatte | Verfügbar | |
| HEIZUNGSSTEUERUNG | |||
| 1 | Stromversorgung für Heizelement | Relais + Schütz | Japan Omron+Korea LG |
| 2 | Steuerung | SPS-Steuerung | |
| 3 | Art des Thermoelements | K-Typ | |
| 4 | Einstellbarer unterer und oberer Grenzwertalarm | Haben | |
| 5 | Kaltstartverhinderung für Schnecke | Haben | |
| 6 | Alarm für Thermoelement- und Heizelementbruch | Haben, Heizelementbruch durch Anperemeter | |
| 7 | Vorheizfunktion | Haben | |
| DÜSENRING UND DÜSENSTIFT | |||
| 1 | ein Satz Düse & Stift | Ein Satz nach Kundenwunsch | |
| 2 | Testmaterial | Käufer liefert 300 kg Material an den Verkäufer zum Testen der Maschine | |
| OPTION | |||
| 1 | Unterblasen (hydraulisch) und Dichtungseinheit (pneumatisch) | Doppelblasstift (einschließlich Ausdehnung & Auf-Ab & Vorformlingsdichtung) | |
| 2 | Roboter | Haben | |
| 3 | Maschinenabmessung | 6,8×3,3×5 | |
| 4 | Gesamtgewicht | 20 | |
